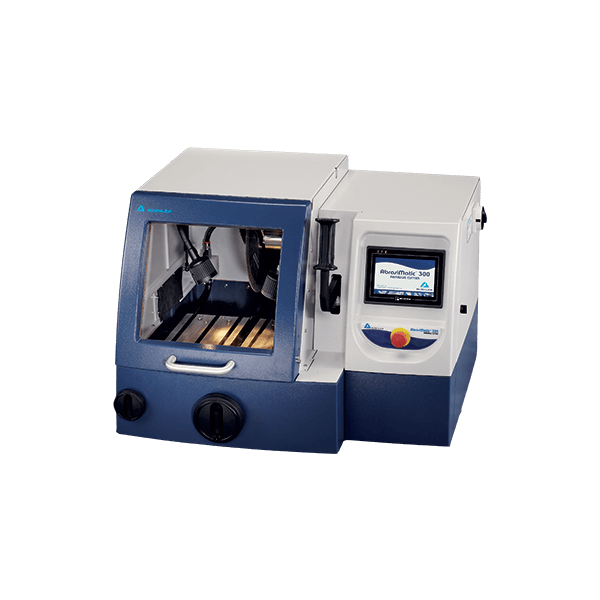

AbrasiMatic 300 M 桌上型自動砂輪切割機

AbrasiMatic 300 M 桌上型自動砂輪切割機



AbrasiMatic 300 是桌上型手/自動砂輪切割機，具有 3 個方向的手動切割功能或 1 個方向的自動切割功能。 這款砂輪切割機通過手動和自動砂輪切割功能使每個類型的樣品都能得到最佳的切割參數及方法。

這台手動和自動砂輪切割機使用不銹鋼T型槽平台來應對潮濕且髒污的環境。

AbrasiMatic 300 現在隨附的數字顯示器，用於跟蹤 X 軸定位，從而提高了連續切片應用中的精度，一致性和可重複性。



符合各種實驗室需求的靈活性

  • 手動和自動雙切割方式設備的最佳的選擇
  • 可以 Y 和 Z 軸方向進行手動切割使您可以控制並 “感受” 切割狀態
  • 允許最大切割直徑為 4.5in 的試樣。(根據零件形狀而變化


高重複性的切割結果


  • 利用 Y 軸方向的自動切割技術實現一致且可重複的切割


性能強大，可滿足一般難以切割之困難材料

  • 儀器配有 13.4hp [10kw] 的大功率電機馬達和優化的切割軸臂，可有效地切割大且硬而難加工的材料。


簡單的設置實現高效率的切割:

  • 快速夾具 , x 軸移動切割對齊 (可選)
  • 簡單的使用者介面，可程式設計自動切割和設置手動切割
  • 自動切割節省了更多時間
  • 電動閉鎖連動保護裝置，保證用戶使用安全和配件的快速更換


耐用的機械設計

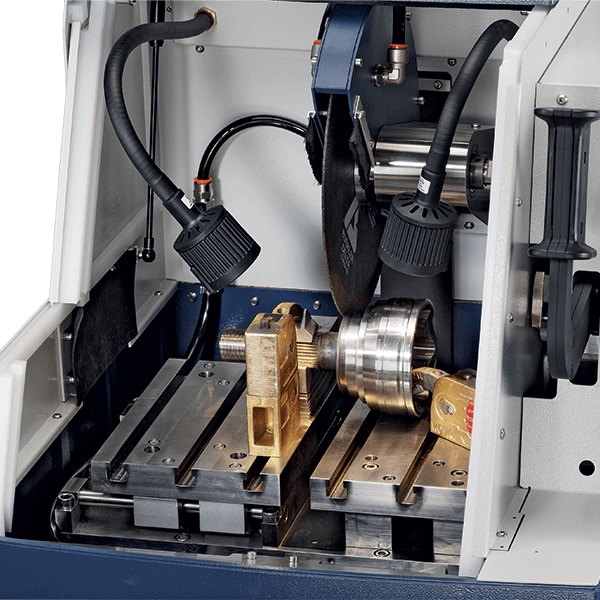

  • 在不銹鋼 T 形槽工作台上進行切割



影片介紹






AbrasiMet 300M 特色整理:



  • 桌上型設計，不占空間，可輕易擺置於各種空間使用
  • 手動/自動雙切割方法設計
  • 可調式 LED 鵝頸燈照明

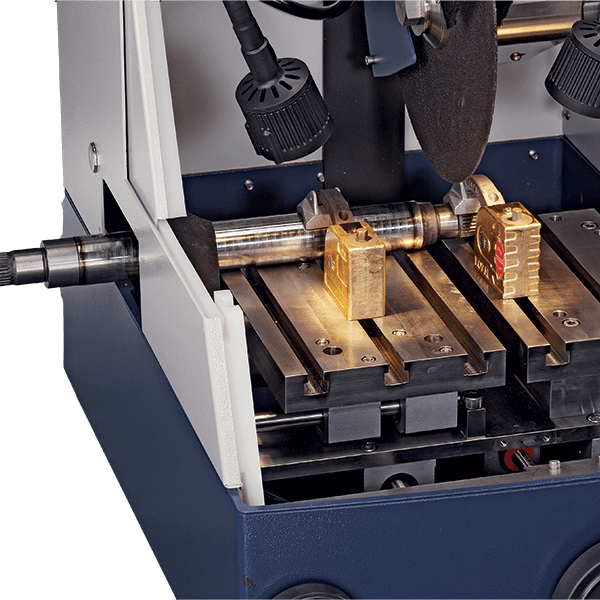

  • 可拆式側板，可放置特別長的工件
  • 不銹鋼的 12mm T 型槽平台，防鏽耐用
  • X軸移動旋轉手柄，可進行 X 方向移動連續切割 (選配)
  • Z軸手動切割定位拉秆，手動直切給使用者最直接的應力反饋
  • 4種切割方式選擇 : Z 軸手動、Y 軸手動、Y 軸自動、X 軸移動連續切割
  • 彩色觸控螢幕設定切割參數，選擇手動或自動切割方式
  • 3.7KW 大馬力的電機馬達，適用於各種困難材料的切割
  • 最大可安裝 12” (305mm) 砂輪刀片，切割樣品最大直徑為 4.375in [110mm]

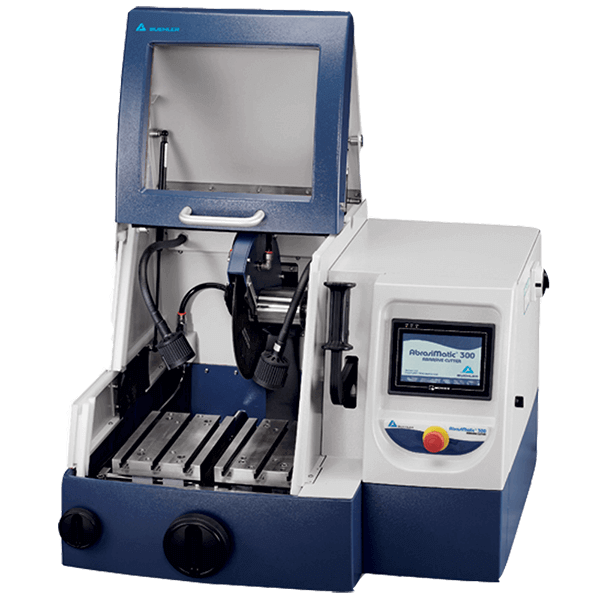

  • 超大的觀察視窗便於樣品及切割觀察
  • 配有外置是沖洗軟管噴嘴，便於快速清潔切割腔體
  • 全機鑄鋁結構設定，並有防腐蝕塗層保護並易於清潔
  • SMARTCUT 技術，在切割過程中，機器會在馬達過負載時自動降低調整進刀速率，以實現連續無燒傷切割。
  • 選擇脈沖切割模式，可以切割一些不易切割的樣品。




規格


技術規格 AbrasiMet XL Pro
操作
觸控式螢幕 7in [175mm] 對角線; 320x240 pixels; 256 色彩色螢幕, 背景燈照明 NEMA4 [IP 65]防水
照明 4 條LED 照明燈，可調節亮度
移動行程 Z軸: 5.75in [150mm]; Y軸: 10.25in [260mm]; X軸: 2.75in [70mm]
Y軸自動進刀速度 0.7-5in/min [0.3-2mm/sec]
觀察窗尺寸 14 W x 12in H [355 x 300mm]
噪音 78dBA - 無負載
尺寸
排氣口尺寸 排氣口直徑 3in [75mm]
連接管尺寸 水箱: 1in [25mm]; 排水口: 2in [50mm]
循環冷卻系統容量 45 gal [170L]
T 型槽工作台尺寸 14.375 W x 10in D [365 x 254mm]; 12mm 寬T型槽
切割室大小 36 W x 22 D x 8in H [914 x 558 x 203mm]
切割刀片直徑&中心孔直徑 最大12in [305mm] & 1.25in [32mm]
切割刀片速度 2600rpm @ 50/60Hz; 外緣速度8200 ft/min [外緣速度2700 m/min]
最大切割直徑 4.375in [110mm]
切割刀片扭矩 121 in/lb [14Nm]
電器規格
電壓/頻率/電源相數 230VAC, 60Hz; 460VAC, 60Hz; 220VAC, 50Hz; 380VAC, 50Hz / 3 相
電源功率 4.0kW
最大電流 15.7amps @ 220/230VAC; 7.9amps @ 460VAC; 9.1amps @ 380VAC
電機功率 5Hp [3.7kW]
認證 CE認證
