VH3100 全自動(微小)維克氏/努氏硬度機
Wilson 全自動(微小)維克氏/努氏硬度機-- VH3100 All-in-1

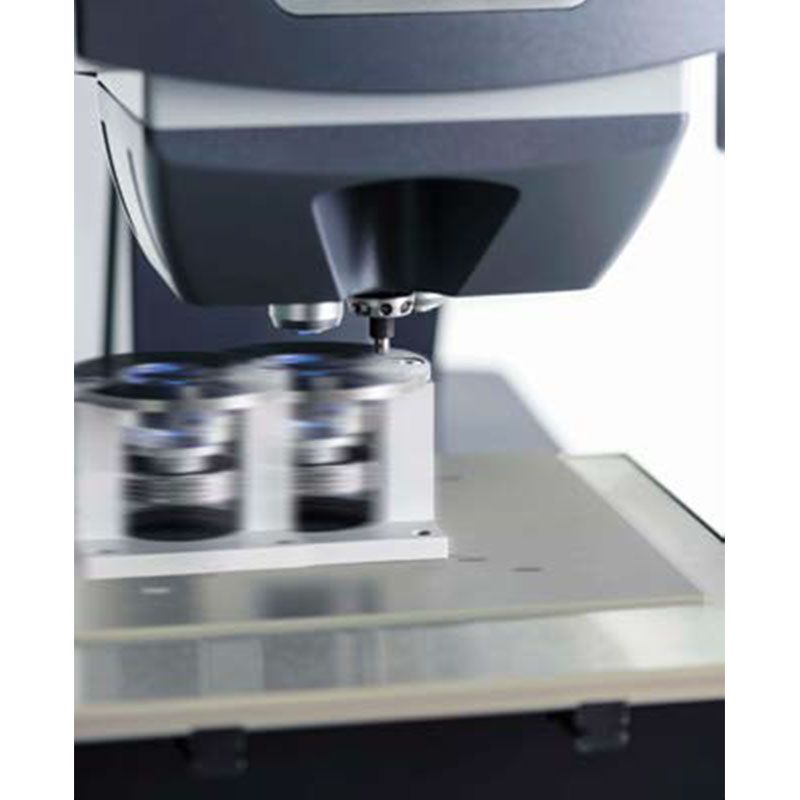

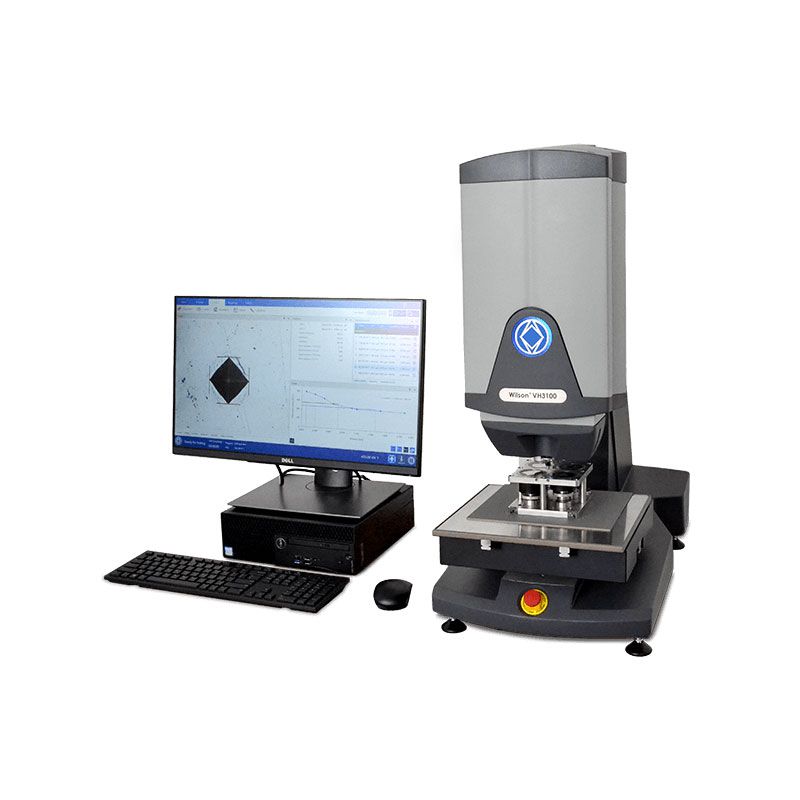

VH3100 全自動(微小)維克氏/努氏硬度測試系統具有一個一個維克氏壓頭和兩個測量物鏡的 3 位虛擬轉塔，一個自動 X / Y樣品台（110mmx 140mm行程範圍），一個用於樣品位置導航和掃描的全景式相機並配有強大的圖像處理分析軟體DiaMet，專門設計的碰撞保護系統有助於避免因操作員錯誤而對壓頭和物鏡造成意外損壞。
VH3100 硬度測試系統提供了終極的高容量測試平台，該平台能夠使用全自動測試程序在一個小時內執行 150 個製造和測量壓痕（保壓時間為 10 秒）。
VH3100 具有廣泛的荷重和放大倍數，無論是在質量控制生產環境中還是在測試實驗室中，都可通過最大的靈活性，實現針對 ASTM 和 ISO 的自動硬度測試，VH3100 現在推出了 All-in-1 的套裝選擇，已預先配置了大的荷重範圍，並使用閉環式荷重元力量傳感器控制，同時配置好了 DiaMet Enterprise 硬度測試軟體和精密光學測量系統。選擇配置好的 All-in-1 套裝現在可以得到更快速的出貨時間以及更經濟實惠的價格，是用戶硬度測試的最佳選擇。
VH3100 All-in-1 的其他配置包括：
- 荷重範圍：0.05-10kgf
- ISO 和 ASTM 認證的維克氏壓頭
- 全新 10 倍和 50 倍長工作距離物鏡，用於測量和影像導覽
- 電動XY載物台180x180mm 載物台（行程110x140mm）
- 5 百萬畫素全景相機，用於樣品位置導航及掃描拼接
VH3100 All-in-1 特色整理:

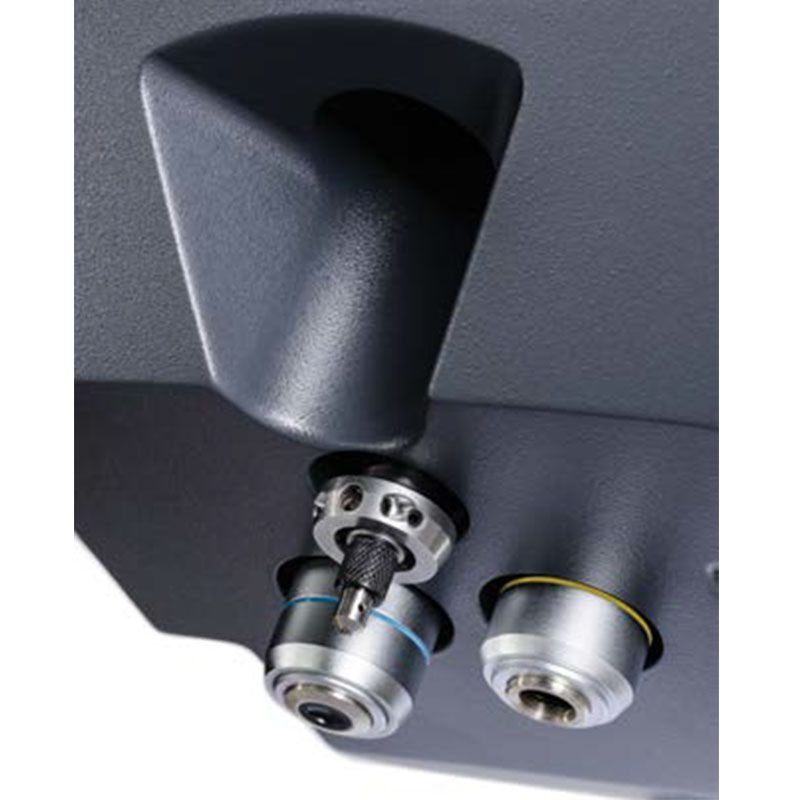

- 虛擬塔台設計，鏡/壓頭之間的切換由高速的自動平台來實現，無需轉動轉塔，減少對敏感零件的維修。
- 具閉環式荷重元力量傳感器，荷重範圍 0.05-10kgf
- 獨有的防碰撞系統，可以保護壓頭和物鏡與未知障礙物碰撞所造成的傷害
- 即插即拔壓頭設計，無須工具設置及調整垂直度
- 具防過載裝置，一旦檢測到過載(如外部碰撞)，設備馬上停止測試，並指定報警訊息，避免測量結果之誤差。
- 13x13mm 全景式照相機輕鬆實現樣品的快速導覽及掃瞄拼接
- 數位放大功能擴大了每個物鏡的放大範圍，僅需 2 個物鏡即可實現應用的全倍率覆蓋，節省時間及額外費用。
- 180x180mm 高速電動 XY 載物平台，行程110x140mm
- 標配樣品測試高度 125mm
- 配有 DiaMet 硬度測量分析軟體，並提供最高規格的Enterprise版本，功能包含自動量測、自動對焦、各式測量程序、CHD 分析、影像掃描拼接、硬度著色地圖分布、模板布局、幾何測量等等。
- DiaMet 專用電腦及 24” 觸控螢幕
- 附有原廠驗證報告，符合 ASTM E384 & E92, ISO6507,滿足航太 NADCAP 直接驗證需求
- 維克氏鑽石壓頭具有符 合ASTM & ISO 之可追朔報告證書
規格
| 機型 | Wilson All-in-1 VH3100 |
| 硬度標尺 | 維克氏 |
|---|---|
| 壓頭 | ASTM&ISO認證維克氏鑽石壓頭，1個壓頭位置 |
| 物鏡 | 全新10X及50X長工作距離物鏡，2個物鏡位置 |
| 放大倍率 | 30x – 2000x, 具有數位變焦功能 |
| 全景相機 | 13X13mm視野範圍，用以物件導覽、掃描及拼接 |
| 試驗荷重 | 50gf - 10kgf |
| 力值精度 | ±1.5%<200g,±1% >=200g |
| 荷重加載類型 | 閉環式荷重元力量傳感器 |
| 符合標準 | ASTM E384 & E92; ISO 6507, 9385, 4546 |
| 光源 | LED |
| XY載台 | 高速電動XY載物平台，尺寸180x180mm，行程110x140mm |
| 垂直行程 | 125mm |
| 軟體 | DiaMet Enterprise |
| 軟體功能 | 硬度地圖著色分布、尋邊掃描、圖像全景拼接、CHD分析、焊接測試、模板布局、自動對焦等等 |
| 工作站 | 高性能電腦及24"觸控螢幕 |
