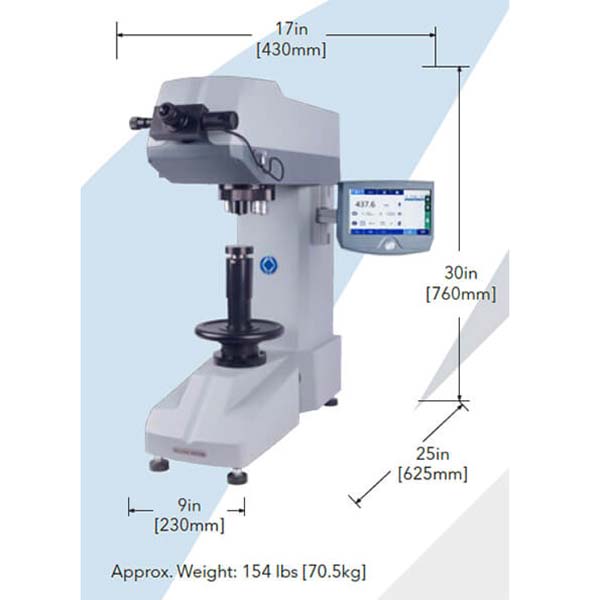

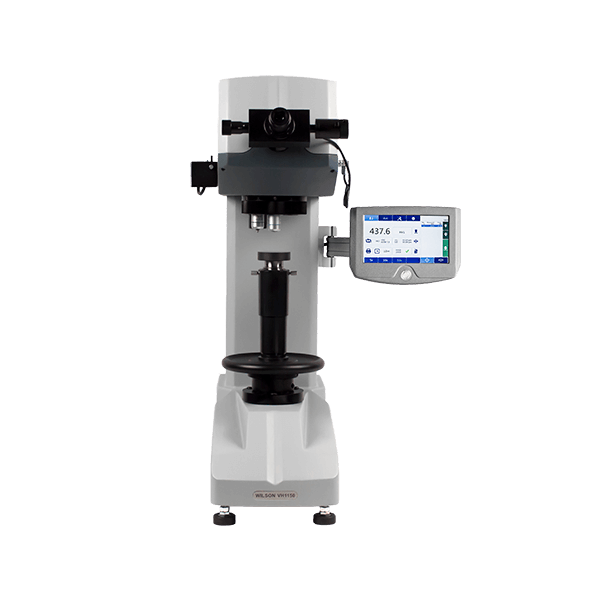

VH1150 維克氏硬度機

功能全面,可以滿足任何實驗室的需求

  • VH1150 是款頂級砝碼式維克氏硬度機,精密的轉塔結構不僅可以在測試時實現壓頭物鏡自動切換, 而且定位準確快速。轉塔一共有 5 個孔位可供選擇, 其中 1 個用於安裝壓頭,4 個用於物鏡的分配。 標準配置為 10x 和 20x 長工作距離物鏡, 還可以根據不同情況選擇 5x、40x、50x、100x 等不同物鏡來滿足不同應用。採用長工作距 (LWD) 物鏡, 最大程度上降低了與試樣碰撞的風險,從而減少宕機的可能性,降低維護成本。

最佳的光學測量系統確保精確的測量結果

  • VH1150 提供高品質的光學系統, 可提供無可比擬的圖像品質,從而保證了精確的測量結果。
  • 用於搭載軟體的數位攝影機安裝在機殼之內,有效的減免了外界污染光學系統的可能,同時還能防止誤碰撞帶來的位置偏移。

10段荷重選擇

  • 從螢幕功能表進行荷重選擇,從而去除了傳動設備需要手動旋鈕調節荷重,避免了人為誤操作,更加符合人體工學。而且通過 DiaMet™ 自動測量軟體,可以從電腦上自動選擇和切換力值,從而實現真正意義上的全自動測量。
  • 試驗力範圍寬,提供 10 個單獨的試驗力荷重,無需更換內部結構,實現了 300g 至 50kg 的 10 段荷重選擇。

智能 UI

  • Wilson 智慧介面具有”測試”,”統計”,”設置”等功能表,採用大尺寸 7” 彩色 TFT 觸控螢幕,使用更加方便舒適。觸控螢幕安裝在一個可 360度旋轉的臂架上,可以調整獲得完美的人機工程學工作位置。設備的高級功能包括擴展的統計功能、省電模式、凹形或凸形樣品形狀校正,並可根據 ASTM E140 和 ISO 18625 將硬度值轉換為洛氏、勃氏硬度值或抗拉強度。


VH1150特色整理

  1. 高精密的砝碼力學設計,確保每次試驗的高重複性及穩定性
  2. 電動轉塔配置 1 個壓頭位置及4個物鏡位置
  3. 載台為螺桿升降圓盤轉輪,符合人工工學並更能承載大型工件
  4. 配置電子式計測目鏡 :10X,最小計測單位 : 0.01um
  5. 標配 10X 及 20X 長工作距離鏡頭,並可選配增加 5X、40X、50X 及 100X 長工作距離鏡頭
  6. 單機分離式超大 7” LCD 觸控螢幕及參數數據顯示,360 度選轉臂架依需求可調整視角位置
  7. 內置式攝影機設計位於機殼內部,具防塵作用並避免人為碰撞歪斜
  8. 10 段式荷重切換,0.3-0.5-1-2-3-5-10-20-30-50kg 的荷重範圍可滿足所有需求。
  9. 電動式荷重切換,只需在螢幕上輕點選擇,無須倚靠旋鈕切換荷重,
  10. 雙光通道,無須切換光路即可同時在目鏡及螢幕上清楚看到壓痕
  11. LED 單色平行光源,能耗低壽命長,並確保影像顏色不失真
  12. 專利壓頭設計即插即拔,無須螺絲及調整片調整
  13. 具球面、曲面補償功能
  14. 對角線 5% 誤差警示
  15. 具符合 ASTM 140&ISO 18625 規範之硬度值轉換,最多同時顯示三種硬度轉換值
  16. 自動休眠功能
  17. 附有原廠驗證報告,符合 ASTM E384 & E92, ISO6507,滿足航太 NADCAP 直接驗證需求
  18. 鑽石維克氏具有符合 ASTM & ISO 之可追朔報告證書
  19. 可以需求升級為全自動,並搭配 DiaMet 軟體滿足複雜或大量的試驗需求





規格



機型

VH1150 維克氏硬度機

標尺 HV(維克氏)
轉塔 電動5孔轉塔(壓頭X1,物鏡X4)
壓頭 1 個維克氏壓頭位置
物鏡 4個物鏡位置,標配10x 和 20x長工作距離物鏡,5x, 40x, 50x 和 100x可選
測量目鏡 10X,數位顯示最小精度0.01um(200x)
總放大倍率 100X,200X
試驗荷重 0.3 – 0.5 – 1 – 2 –3 – 5 – 10 –20-  30 - 50kgf
力值精度 ±1.5% (< 200g時 ) ,±1% (> 200g時)
荷重加載類型 電動控制砝碼
持壓時間 1-99秒
符合標準 ASTM E384 & E92; ISO 6507=
光源 LED單色平行光
載台 螺桿升降圓盤轉輪搭配圓形載台
數據輸出 USB 和 RS232
軟體選項 選項包括從基本壓痕量測到全自動系統(DiaMet軟體)
工作溫度 18 – 28°C (64.4 – 82.4°F)
濕度 ≤ 65%
電源 65W - 100-240VAC, 50/60Hz
