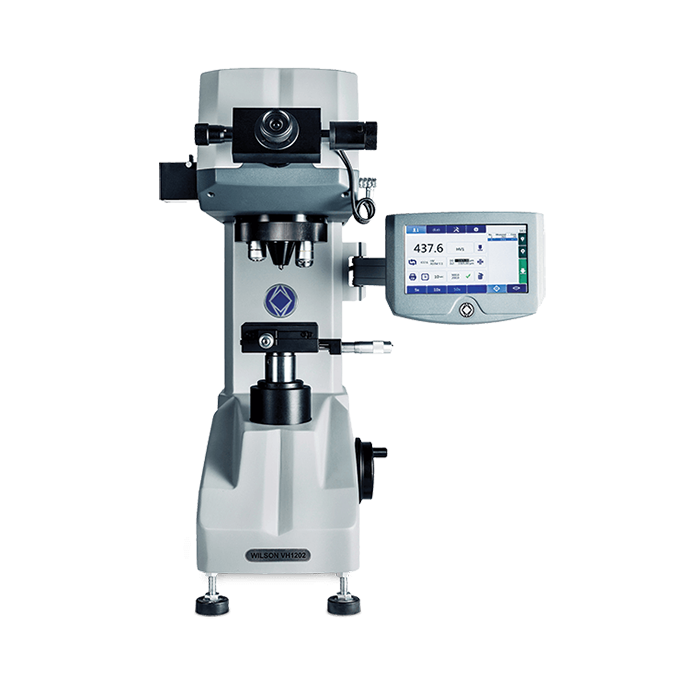

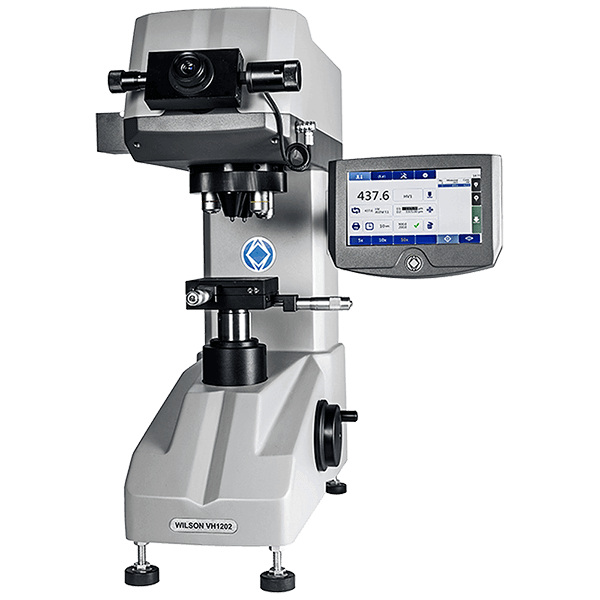

Wilson 微小維克氏/和努氏硬度機 VH1102 / 1202

功能全面,可以滿足任何實驗室的需求
  • VH1102 / 1202是款頂級砝碼式顯微硬度機,高精密機械的自動轉塔允許快速、安靜的定位。在自動測試週期內可以在壓頭和物鏡之間自動切換。轉塔提供 4 或 6 個轉塔位置,可以根據應用選擇所有合適的放大倍數。標準的 10x 和 50x 物鏡可以擴展增加一個 100x 物鏡,從而實現放大倍數到 1000x。VH1202 標配 5x 物鏡, 視野範圍更大,更加容易預覽試樣, 特別在安裝自動載台的情況下。
行業領先的光學系統確保精確測量結果
  • VH1102 / 1202 提供高品質的光學系統, 可提供無可比擬的圖像品質,從而保證了精確的測量結果, 這是以前硬度測試系統所不具備的。
  • 可選數位攝影機集成在機殼內,避免了被塵土和髒物污染,同時防止出現錯位移動。
9 段荷重選擇
  • 從螢幕功能表進行荷重選擇,從而去除了傳動設備需要手動旋鈕調節力值,避免了人為誤操作,更加符合人體工學。而且通過DiaMet™自動測量軟體,可以從電腦上自動選擇和切換力值,從而實現真正意義上的全自動測量。
  • 試驗力範圍寬,提供 9 個單獨的試驗力荷重,無需更換內部結構,實現了 10g至 2kg 的9段荷重選擇。
智能 UI
  • Wilson 智慧介面具有”測試”,”統計”,”設置”等功能表,採用大尺寸 7” 彩色 TFT 觸控螢幕,使用更加方便舒適。觸控螢幕安裝在一個可360度旋轉的臂架上,可以調整獲得完美的人機工程學工作位置。設備的高級功能包括擴展的統計功能、省電模式、凹形或凸形樣品形狀校正,並可根據 ASTM E140 和 ISO 18625 將硬度值轉換為洛氏、勃氏硬度值或抗拉強度。
VH1102 特色整理
  1. 高精密的砝碼力學設計,確保每次試驗的高重複性及穩定性。
  2. 電動轉塔配置 1 個壓頭位置及3個物鏡位置。
  3. 依需求可選擇維克氏或努氏壓頭。
  4. 配置電子式計測目鏡 :10X,最小計測單位 : 0.01um。
  5. XY 精密千分尺移動載台。
  6. 標配 10X 及 50X 長工作距離鏡頭,並可選配增加 5X、20X、40X 及 100X 長工作距離鏡頭。
  7. 單機分離式超大 7” LCD 觸控螢幕及參數數據顯示,360 度選轉臂架依需求可調整視角位置。
  8. 內置式攝影機設計位於機殼內部,具防塵作用並避免人為碰撞歪斜。
  9. 9段式荷重切換,0.01-0.025-0.05-0.1-0.2-0.3-0.5-1.0-2.0kg 的荷重範圍可滿足所有需求。
  10. 電動式荷重切換,只需在螢幕上輕點選擇,無須倚靠旋鈕切換荷重。
  11. 雙光通道,無須切換光路即可同時在目鏡及螢幕上清楚看到壓痕。
  12. LED 單色平行光源,能耗低壽命長,並確保影像顏色不失真。
  13. 專利壓頭設計即插即拔,無須螺絲及調整片調整。
  14. 具球面、曲面補償功能。
  15. 對角線 5% 誤差警示。
  16. 具符合 ASTM 140&ISO 18625 規範之硬度值轉換,最多同時顯示三種硬度轉換值。
  17. 自動休眠功能。
  18. 附有原廠驗證報告,符合 ASTM E384 & E92, ISO6507, 滿足航太 NADCAP 直接驗證需求。
  19. 鑽石維克氏及努氏壓頭皆具有符合 ASTM & ISO 之可追朔報告證書。
  20. 可以需求升級為全自動,並搭配 DiaMet 軟體滿足複雜或大量的試驗需求。
VH1202 在 1102 的基礎上更增加了
  1. 電動轉塔配置 2 個壓頭位置及 4 個物鏡位置,可同時放置維克氏及努氏壓頭。
  2. 標配 5X、10X 及 50X 長工作距離鏡頭。


規格
機型 VH1102 VH1202
標尺 HV(維克氏),HK(努氏)
轉塔 電動4孔轉塔(壓頭X1,物鏡X3) 電動5孔轉塔(壓頭X2,物鏡X4)
壓頭 1 個壓頭位置
可選擇維氏或努氏
2 個壓頭位置
可選擇維氏和/或努氏
物鏡 3個物鏡孔位,標配10x 和 50x長工作距離物鏡 4個物鏡孔位,標配5x、10x、50x長工作距離物鏡
測量目鏡 10X,數位顯示最小精度0.01um(200x)
總放大倍率 100X,500X 50X,100X,500X
試驗荷重 0.01 – 0.025 – 0.05 – 0.1 – 0.2 – 0.3 – 0.5 – 1 – 2kgf
力值精度 ±1.5% (< 200g時 ) ,±1% (> 200g時)
荷重加載類型 電動控制砝碼
符合標準 ASTM E384 & E92; ISO 6507, 9385, 4546
光源 LED單色平行光
XY載台 手動 100 x 100mm 測試台,行程: 25 x 25mm
XY自動載台 行程: 100 x 100mm 可移動(需使用DiaMet軟體)
數據輸出 USB 和 RS232
軟體選項 選項包括從基本壓痕量測到全自動系統(DiaMet軟體)
工作溫度 50 - 100°F [10 - 38°C]
濕度 10 - 90% 無冷凝
電源 100 - 240VAC, 60/50Hz
