DM2700M 金相顯微鏡
DM2700M 金相顯微鏡

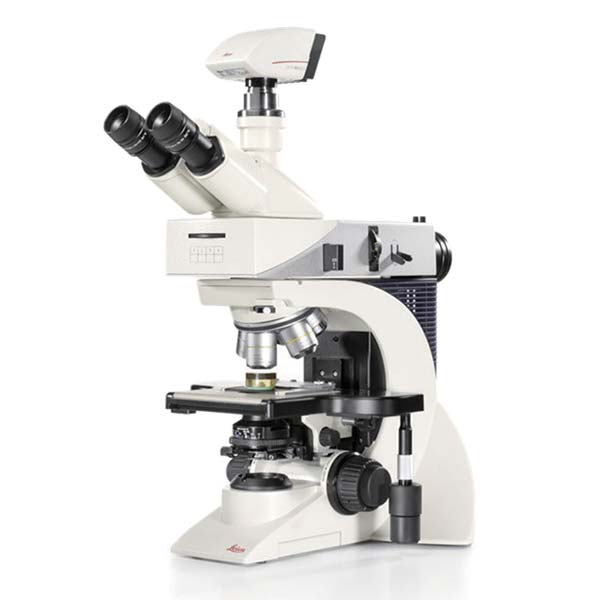

金相顯微鏡 Leica DM2700 M 結合了最先進的通用白光 LED 照明與最高質量的 Leica 光學器件。
它是一款適用於金相，地球科學，法醫研究以及各種材料質量控制和研究中各種常規檢查任務的理想顯微鏡。
在每種場合及應用中都靈活適用
- 樣品最大可放置 100×100mm–例如金屬薄片，晶圓或 PCB 印刷電路板
- 樣品高度最高可達 80mm，例如加工零件及其他具有特別高度之樣品
享受設備的精確性，舒適性和效率
- 適用於顯微鏡聚焦粗調、微調以及超精細調整的三齒輪式對焦機構以及嵌入式調焦上限止動裝置、高度可調節對焦旋鈕使 Leica DM2700 M 顯微鏡的操作更為可靠持久。
- 同時所具有的人因工學設計也使其更加便於日常使用。在最大程度降低操作失誤的同時還能夠顯著加快你的工作進度。
![]()
- 另外，慣用手為左手的使用者也可輕易地進行切換使用方式。
最高質量的光學物鏡呈現最佳的細節
- LEICA 顯微鏡的物鏡不僅具有創新性，且具有較高的成本效益，通過目鏡和數位攝影機所捕捉到的圖像始終提供高對比度和高敏銳度。
- LEICA 顯微鏡能夠將具有鮮明對比度和銳化的圖像與高解析視場和優化圖像視場結合起來。無論工作需求是多麼的苛刻，徠卡顯微系統總能提供合適且經濟的解決方案。
- 極高的對比度
- 高解析
- 優化的視野圖像
- 卓越鮮明的成像
以最佳的清晰度查看樣品更加便利
- LED 照明 (上下光源) 適用所有照明方法，明場、暗場、微分干涉、偏光

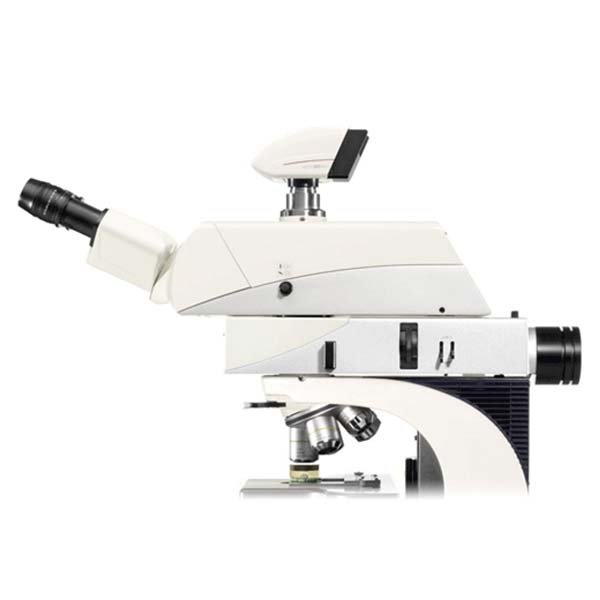

- 全新的光軸設計
- 新技術的斜光功能 (上光源明視野)
- 更進步的機械性能 (孔徑光圈控制，CCDA)
- 高對比對暗視野 (20x, 50x, 100x)
- 0.7X 宏觀物鏡提供超大觀察視野 (38 mm )
DM2700M 特色整理
- 直觀簡單操作的人體工學設計機身，聚焦旋鈕、調節輪及光圈等可輕易調整
- 恆定白光色溫 4500K，適用所有照明方法，明場、暗場、微分干涉、偏光，並可額外配置螢光照明

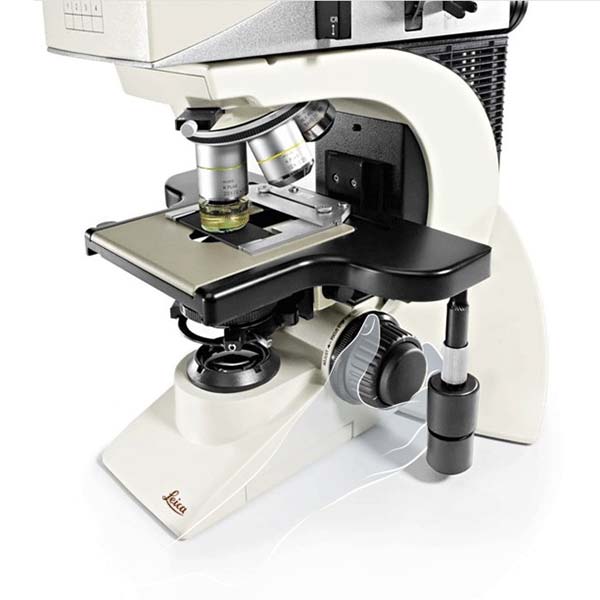

- 各式載物台選擇，最大可放置 100×100mm，高度達 80mm。標準配置陶瓷耐磨耗可旋轉 (110度) 載台，並可更換左右手移動調節輪位置
- 可選 0.7 宏觀物鏡，滿足大範圍影像拍攝需求
- 明視野最多可配置 7 個物鏡，暗視野可配置至5個物鏡
- Leica 引以為傲的業界最高光學品質
- 特有的斜光照射功能，輕易加強樣品形貌對比
- 最新的高對比暗視野設計
- CCDA 簡單明瞭的光圈調整，無須額外麻煩的操作設置
- 可配置 LEICA 各型號攝影機，並搭配 LEICA LAS 軟體進行各項影像拍攝及分析
規格
| 廠牌/國家 | Leica / 德國 | |
|---|---|---|
| 型號： | DM2700 M – RL/TL (上下光源) | |
| 顯微鏡機架 | 照明方式 | 正立反射或穿透式，一體成形 |
| 調焦 | 行程：25 mm | |
| 三段式，分成粗、細(4um)、超細 (1um) 三段 | ||
| 最小刻度：1 μm | ||
| 磁性吸附的細調焦操縱輪無需工具可隨時左右交換 | ||
| 可以根據用戶的不同手型進行調節聚焦旋鈕至最舒適的高度 | ||
| 配有上限調焦止動裝置及扭力調節 | ||
| 最大樣品高度 | 80mm (選配載台) | |
| 觀察鏡筒 | 結構 | 三眼倒像 |
| 視野範圍 | FN22/25 | |
| 眼距調整 | 55-75mm | |
| 屈光調整 | 目鏡上雙眼調整屈光 | |
| 反射光照明模組 | 照明方法及濾鏡孔位 | 4 孔位濾鏡組件轉換光軸 (適用 明視野 / 暗視野 / 偏光 / 微分干涉 /螢光)。 |
| 照明方法切換 | 適用入射光軸的所有照明方法。 | |
| 內置式斜光照明 | 有 (標配，無須額外選購) | |
| 孔徑光圈調整 | CCDA 編碼色環輔助系統，輕易依照顏色調整適當光圈 | |
| 物鏡轉換鼻輪 | 5 / 6 / 7 孔位，可拆換，直接固定在顯微鏡機架 | |
| 標準載物台（X×Y） | 行程 | 75X50mm |
| XY移動控制 | 同軸含矽膠護套 | |
| 轉矩調節 | ||
| 人體工學設計高度調節，可依個人使用習慣調整 | ||
| XY 移動控制桿隨時更換右/左手操作 | ||
| 表面 | 陶瓷防刮載物平台 | |
| 載台更換 | 可自行更換不同載台，無須工具方便且快速 | |
| 暗視野照明 | 升級的新型暗視野照明設計，大大提升暗視野對比度 | |
| 燈源 | 白光 LED 壽命 35000 小時 | |
| 色溫 | 4500∘K (恆定白光色溫) | |
| 目鏡 | 10倍 | 視野 22/25，含眼罩及屈光調整(標配) |

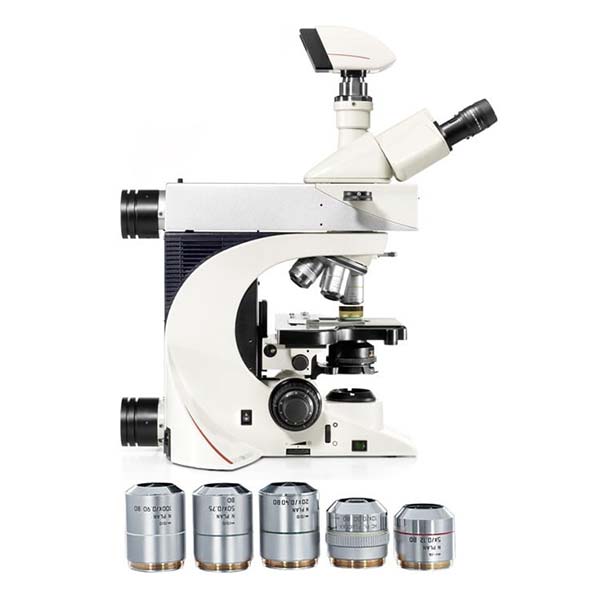

| 物鏡 | 2.5倍 | N Plan 明視野鏡頭，孔徑值0.07，工作距離11.2mm |
| 5倍 | N Plan 明暗視野鏡頭，孔徑值0.12，工作距離14mm | |
| 10倍 | N Plan 明暗視野鏡頭，孔徑值0.25，工作距離17.6mm | |
| 20倍 | N Plan 明暗視野鏡頭，孔徑值0.4，工作距離1.15mm | |
| 50倍 | N Plan 明暗視野鏡頭，孔徑值0.75，工作距離0.5mm | |
| 100倍 | N Plan 明暗視野鏡頭，孔徑值0.85，工作距離0.33mm | |
應用
明視野 (左上)；暗視野 (右上)；DIC斜照 (左下)；斜照 (右下)
DM2700 M的LED照明系統提供了各種對比方法: 明視野 (BF)、暗視野 (DF)、微分干涉 (DIC)、偏光(POL)及螢光 (FLOU)。並且具內置斜照功能，使表面形貌的缺陷更容易被看見。再者，DM2700 M也可配備透射光軸。
