PetroThin 薄片切割研磨機
PetroThin 薄片切割研磨機

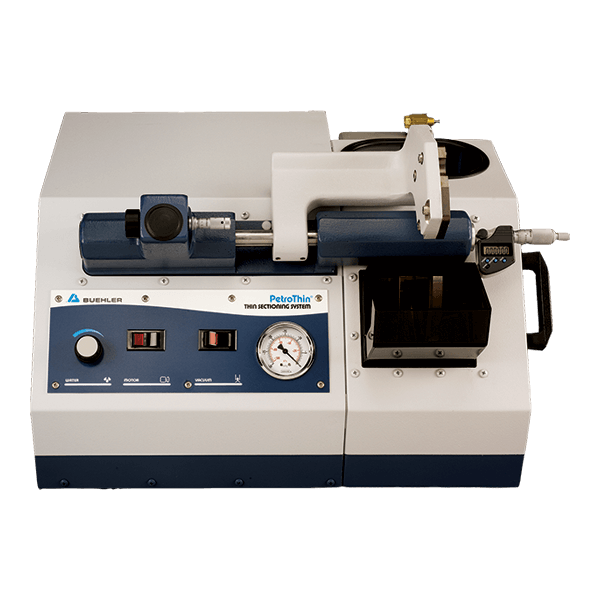

PetroThin 薄片製備系統是一款容易使用的精密薄片切割研磨機，用於切割和減薄各種類型樣品，例如岩石和礦物，陶瓷，混凝土，骨頭和牙齒，以進行材料形貌的觀察分析。
提高樣品製備的準確性和水平
- 為了避免在步驟之間使用鑽石切割刀片和鑽石磨輪過程卸下樣品載玻片，單主軸設計避免了在切割及研磨之間卸下樣品載玻片的需要，從而確保了樣品邊緣的水平。
精確的切割位置控制
- 使用兩個精密測微器控制切割和研磨減薄，
切割和研磨材料的精度在 ±5µm 之內。
創新而簡單的真空系統
- 具有一個通用的真空玻璃滑片卡盤，可以容納六個不同尺寸的玻璃載玻片。

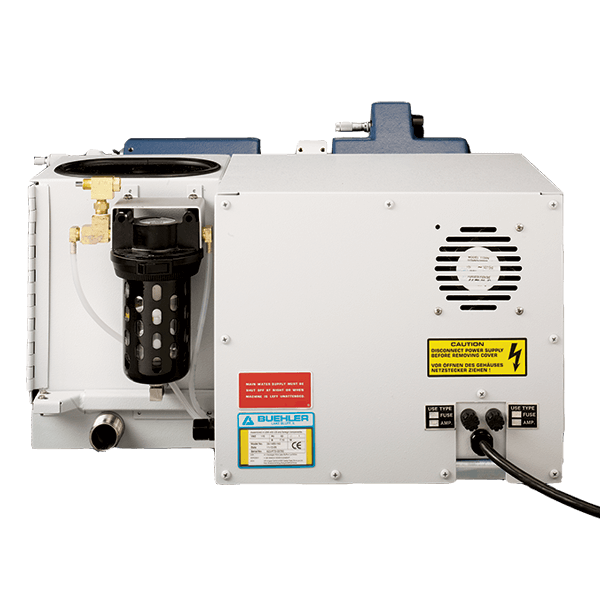

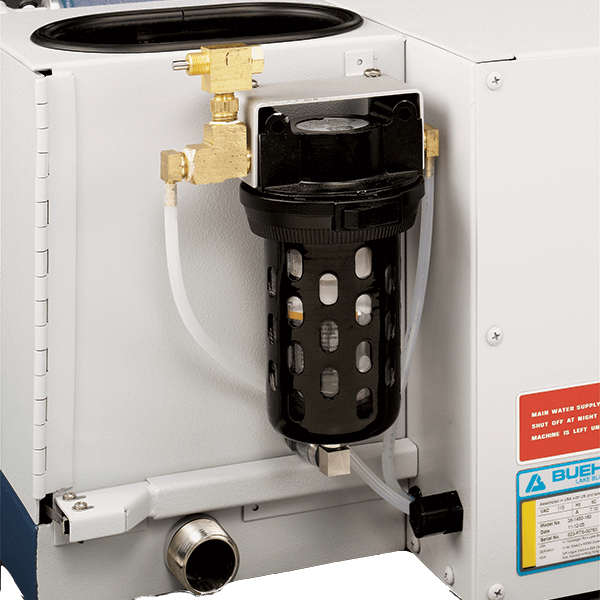

內置幫浦可提供真空，以確保在切片和研磨減薄過程中將載玻片固定在適當的位置。 - 創新的線上過濾系統可在使用過程中清除真空管線中的水分。每次關閉真空泵時，過濾瓶都會自動排空。
Buehler擁有一系列相關的薄片製備設備，可用於多種應用：
1. PetroBond™薄片樹酯黏合固定器
2. PetroVue™薄片截面觀察系統
規格
| PetroThin 薄切片系統產品規格 | |
|---|---|
| 電壓/頻率 | 115VAC @ 60Hz, 220VAC @ 50Hz, 1 相 |
| 電機功率 | 1/3 Hp [250W] |
| 刀片直徑 | 8 in [203mm] |
| 磨輪直徑 | 8 in [203mm] |
| 定位系統 | 數位千分尺:最小刻度 1um |
| 切割/研磨精度 | ± 5µm |
| 刀片磨料 | 鑽石 |
| 磨輪磨料 | 鑽石 |
| 旋轉速度 | 研磨 220rpm; 切割 2100rpm |
| 真空系統 | 內置乾式真空幫浦；真空度表；水氣過濾器 |
| 載玻片放置尺寸 | 1.06X1.81 inch (27X 46mm ) 1X3 inch (25.4X 76.2mm ) 1.5X3 inch (38.1X 76.2mm ) 2X2 inch (50.8X 50.8mm ) 2X3 inch (50.8X 76.2mm ) |
| 安全裝置 | 防腐蝕金屬機殼；透明隔離觀察窗；側開式自動斷電安全門 |
| 電氣標準 | CE |
應用
馬來西亞 砂拉越 尼亞洞穴 (為史前遺跡亦為燕窩生產地)的顯微結構，可觀察史前墓地中序列的細層，主要由鳥糞組成。圖片由英國劍橋大學考古系的Julie A. Miller 以薄切片製作。
以透射偏光顯微鏡觀察礦物acmite (NaFe(SiO3)2)的微結構。

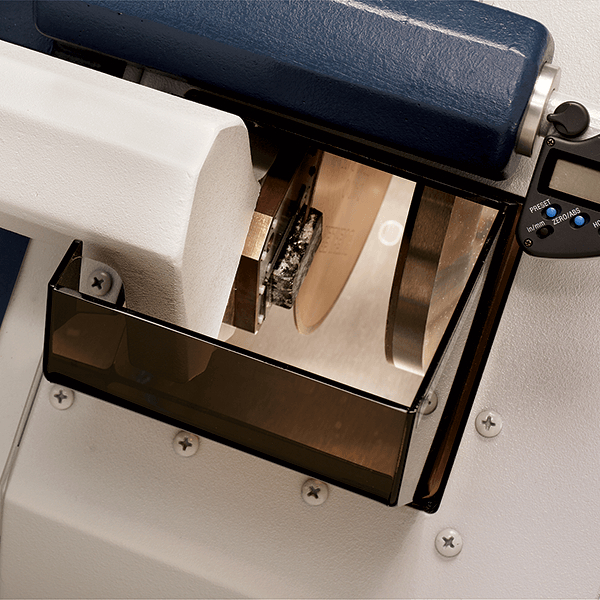

將樣品固定於載玻片後，以鑽石刀片進行切割，切完後無需移動樣品即可以砂輪 (右)進行研磨減少樣品厚度。
礦物樣本進行切割並切成厚度約30µm的薄片。
